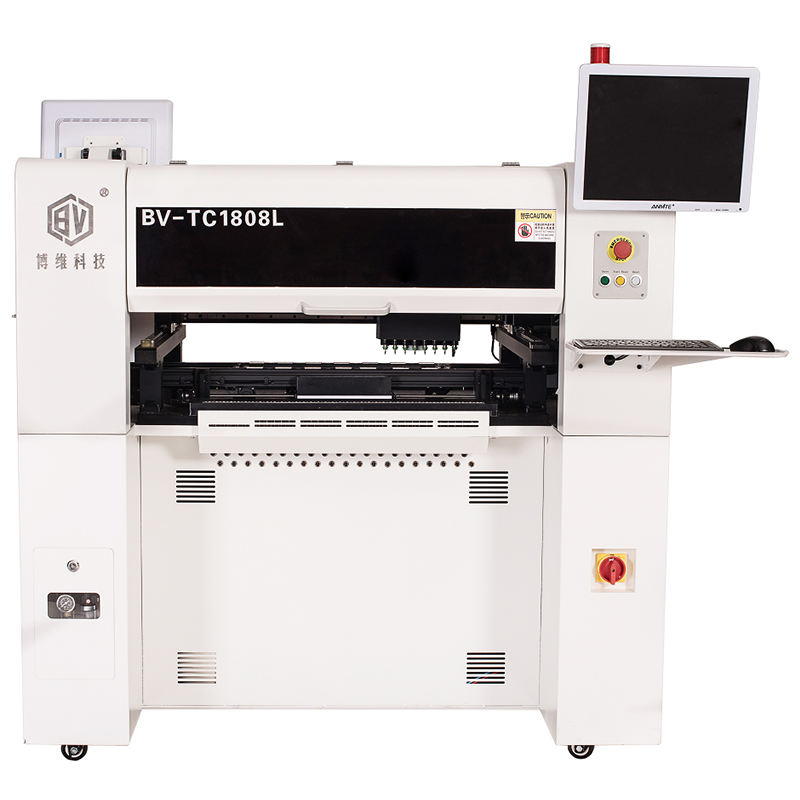

1、SMT贴片机机架：

　　在SMT贴片机的结构中，机架是机器的根底，所有的传动、定位、传送组织均牢固地固定在它上面。现在各种形式的机架主有可以分为整体铸造式、钢板烧焊式两种，可是由于大部分型号的贴片机及其各种送料器也安置在上面，因此机架应有满足的机械强度和刚性。

　　2、SMT贴片机传送组织与支撑台：传送组织是指安放在轨道上的超薄型皮带传送系统，所起到的首要作用是将需求贴片的PCB送到预定方位,贴片完成后再将SMA送下道工序。

　　3、X，Y定位系统：X，Y定位系统不仅是贴片机的要害组织，同时也是评估贴片机精度的首要目标，它包括X，Y传动结构和X，Y伺服系统。

　　4、光学对中系统：贴片机的对中是指贴片机在汲取元件时要保证吸嘴吸在元件中心，使元件的中心与贴片头主轴的中心线坚持致。

　　5、贴片头：贴片头是SMT贴片机的要害部件,它拾取元件后能在校对系统的操控下自动校对方位,并将元器件准确地贴放到指定的方位。

　　6、SMT供料器：在SMT贴片机中供料器占有教多的数量和方位，作用是将片式元器件SMC/SMD依照定规律和次序提供给贴片头以便准确方便地拾取。

　　7、传感器：现在，在SMT贴片机中都有装有多种传感器，它们可进行元件电器功能查看，它们象贴片机的眼睛样，时间监视机器的正常运转。常见的首要有压力传感器、负压传感器和方位传感器等，般来说，传感器运用越多，表明贴片机的智能化水平越高。
